Маслорасширитель – это, по сути, резервуар, установленный на-масляном трансформаторе. Он делает две основные вещи:
Борется с расширением и сжатием масла: когда трансформатор работает усердно, масло нагревается и расширяется. Поскольку основной бак полностью полон, дополнительному маслу некуда идти, кроме как в расширительный бак. Когда все остывает, масло сжимается, и расширитель отправляет масло обратно в бак. Благодаря этому основной бак всегда остается полностью полным, независимо от нагрузки или температуры.
Защищает масло от воздуха: консерватор значительно уменьшает количество масла, контактирующего с воздухом. Это не дает маслу впитывать влагу и окисляться, а значит, оно прослужит намного дольше.
Текущим стандартом для этого является гофрированный металлический консервант. Это третье поколение технологии, самое передовое из всех, что вы можете найти. Внутри используется высококачественный-сильфон из нержавеющей стали («гофрированный сердечник»). Этот сильфон расширяется и сжимается, чтобы справиться с изменениями объема масла, но он также создает идеальное уплотнение, полностью отделяя масло от воздуха.
Эта конструкция устраняет проблемы старых типов. Первое поколение было открыто для воздуха, поэтому масло впитывало влагу и окислялось. Во втором поколении использовались резиновые камеры или диафрагмы, но резина со временем разрушалась, становилась хрупкой и давала ложные показания уровня масла.
Пара ключевых характеристик: сопротивление сильфона менее 6 кПа, поэтому он не повлияет на настройки вашего реле защиты. Он также достаточно прочен, чтобы выдерживать полный вакуум до -0,1 МПа, что необходимо для процесса вакуумного наполнения. Благодаря цельно-металлической конструкции он легко прослужит 30 лет — столько же, сколько и сам трансформатор.
Внутренний и внешний

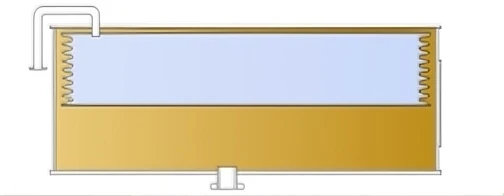

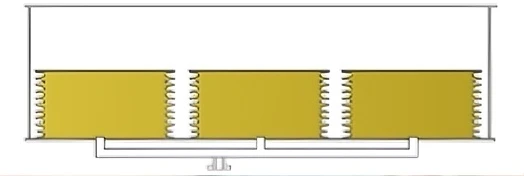

Существует два основных типа гофрированных металлических расширителей: внутреннее масло и внешнее масло.
|
Параметр |
Тип внутреннего масла |
Внешний тип масла |
|
|
|
|
|
Местонахождение нефти |
Внутри сильфона |
За пределами сильфона (внутри бака) |
|
Расположение воздуха |
За пределами сильфона |
Внутри сильфона |
|
Риск утечки |
Утечка масла при разрыве сильфона |
Воздух попадает в масло (нет утечек масла) |
|
Эффективность компенсации |
~90% |
~100% (почти 100%) |
|
Сценарии применения |
Трансформаторы низкого-малого напряжения-мощности |
Все уровни напряжения и мощности |
Критерии выбора
Требуемый компенсационный объем расширителя определяется общим объемом масла трансформатора и максимальным изменением температуры рабочей среды:
V_comp=V_oil × × ΔT_max
Где:
V_comp=Требуемый объем компенсации
V_oil=Общий объем масла в трансформаторе
= Коэффициент объемного расширения масла
ΔT_max=Максимальная разница температур (макс. температура окружающей среды. - мин. температура окружающей среды)
В регионах с большими колебаниями температуры кривую уровня масла-температуры (T/H) необходимо калибровать, чтобы обеспечить точные показания уровня во всем диапазоне рабочих температур.
Почему стоит выбирать консерваторы из гофрированного металла сейчас
Консерваторы трансформаторов прошли долгий путь: от открытого-верха до резиновой камеры и гофрированной металлической конструкции, которую мы имеем сегодня. Металлические сейчас являются стандартом для любого большого трансформатора. Поскольку они полностью герметичны, не требуют обслуживания и служат так долго, они делают весь трансформатор более надежным и сохраняют масло в хорошем состоянии на протяжении десятилетий. Выбирая его, просто убедитесь, что у вас есть правильные характеристики трансформатора и местный температурный диапазон, и вы будете иметь годы-безотказной работы.
